復合土工膜是在薄膜的一側或兩側經過烘箱遠紅外加熱，把土工布和土工膜經導輥壓到一起形成復合土工膜。隨著生產工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。

土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。

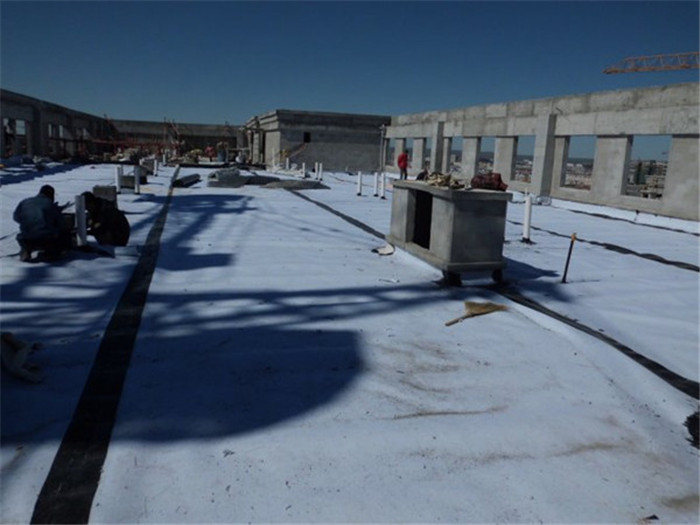

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。

復合土工膜的耐靜水壓測定

1.復合土工膜的耐靜水壓原理在復合土工膜兩側壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側水力壓養，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。

2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現滲流量快速增加現象，表明試樣已出現破裂，此前一級壓力即作為耐靜水壓（mpa)。

3.復合土工膜如只需判定土工膜樣品是否達到某一規定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

4.復合土工膜每個樣品至少測定3個試樣，以最低值作為樣品的耐靜水壓。
